Die Einspritzdüse (System Bosch)

Der von der Einspritzpumpe geförderte Kraftstoff wird von der unter einem bestimmten Federdruck stehenden Einspritzdüse fein zerstäubt in die Wirbelkammer eingespritzt.

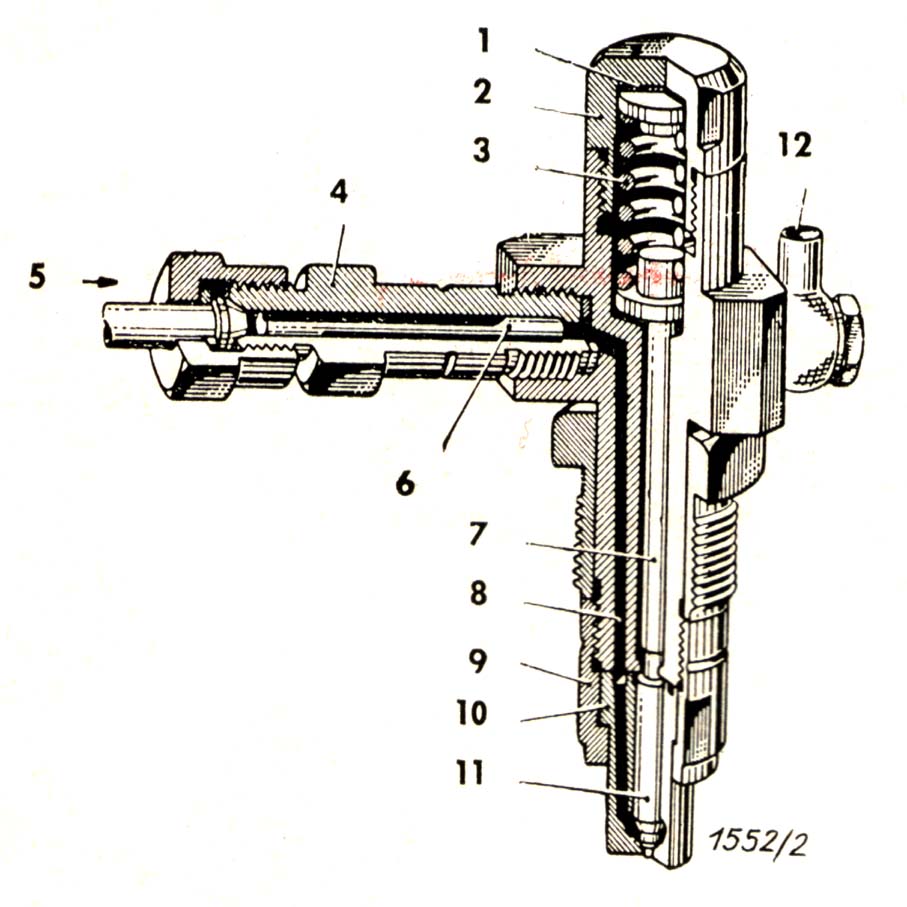

Bildnummer

Beschreibung

1

Enstellscheiben

2

Schraubverschluss

3

Druckfeder

4

Anschlussstück

5

Anschluss der Einspritzleitung

6

Stabfilter

7

Druckbolzen

8

Druckkanal

9

Überwurfmutter

10

Düsenkörper

11

Düsennadel

12

Leckölanschluss

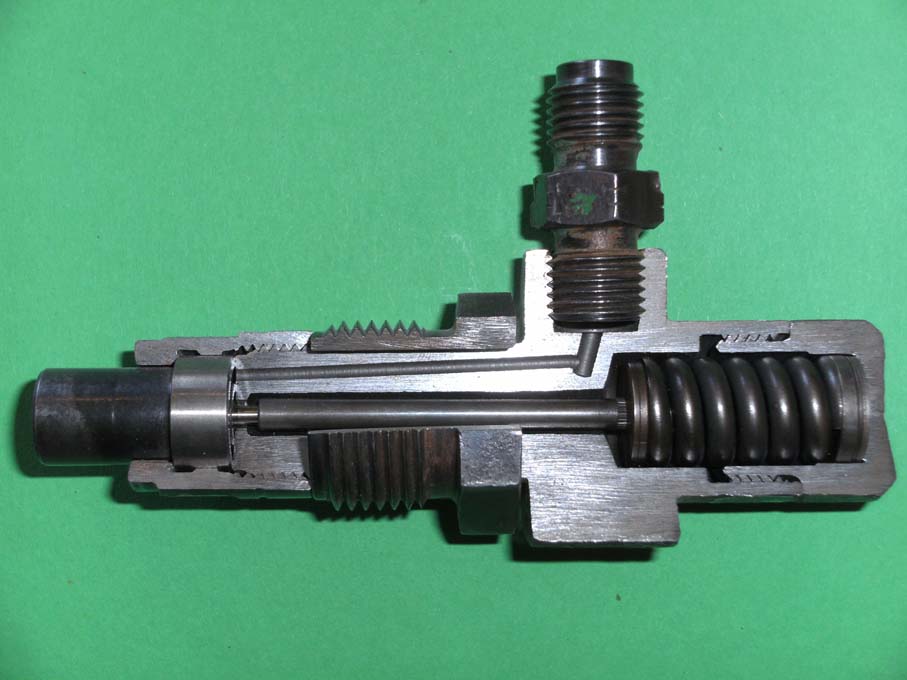

Ich habe hier einmal eine Boschdüse aufgeschnitten. Sehr schön ist bei diesem Modell der Druckkanal zu erkennen. Was man nicht sieht ist die Bohrung für den Leckölanschluss, die Düsennadel und der Stabfilter im Anschlussstück welches hier eine kürzere Bauform hat.
